一、产品简介

　　低频高声强振片式声波清灰器是以压缩空气为动力，产生低频高强度声波，在积灰空间内形成声场，细小的灰粉吸收声能，并随声波作用产生“振动”脱离其附着表面，随烟气被带走，或靠重力下落被收集，从而达到清灰作用。

　　低频高声强振片式声波清灰器可用于运行中的电站锅炉、工业锅炉等锅炉尾部烟道受热面的清灰；电除尘器，布袋除尘器等除尘装置阴、阳极板、滤袋的清灰以及粉料储运系统的料仓、料斗、管道堵塞的疏通，可延缓积灰转变为结焦，节能降耗，提高各类运行设备换热效率。

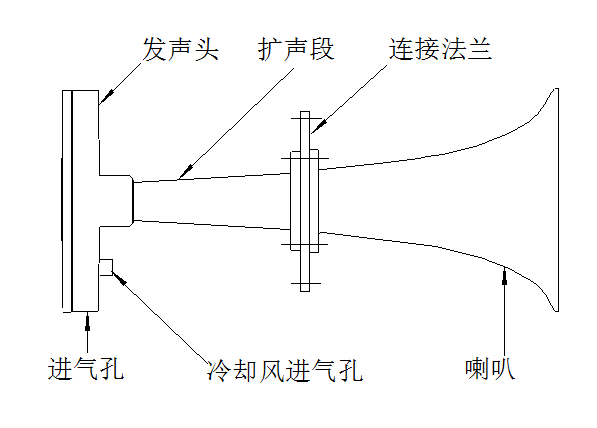

　　二、产品结构

　　低频高声强振片式声波清灰器主要由发声头、扩声段、安装法兰、喇叭等部件组成，发声部件中有一压缩空气进气孔，在程序电路控制下，压缩空气进入发声部件中，按规定运行程序产生低频高强度声波。发声部件另有一冷却风进气孔，稳定、持续地进入压缩空气，用以保护发声部件中膜片不受热辐射损伤，提高产品寿命。

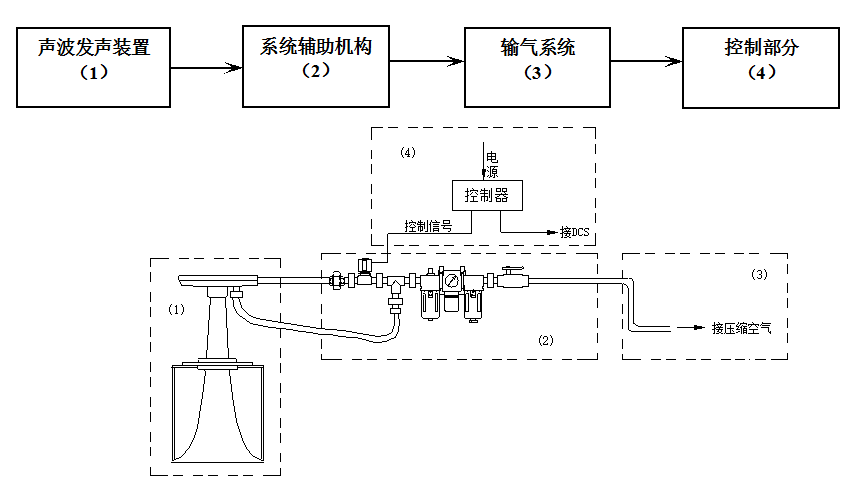

　　三、 ZHK系列声波清灰系统构成

　　（1） 声波发声装置：清灰器本体。包含：发声头、扩声段、喇叭。

　　（2） 系统辅助机构：气体处理装置及相关配件。包含：三联件、电磁阀、连接管件。

　　（3）输气系统：提供系统所需工作介质。

　　（4）控制部分：由一台控制器控制，为清灰系统提供各种工作指令。

　　四、技术参数

　　产 品 型 号HS-SAHS-SBHS-SC

　　频 率(Hz)200260180

　　声 功 率(瓦)288415812949

　　作 用 范 围 (米)6 —105-88-12

　　气      源压缩空气压缩空气压缩空气

　　供 气 压 力Mpa0.4-0.60.4-0.60.4-0.6

　　耗 气 量（L/S.台）15—2015—204-6

　　最高使用

　　温度℃发 声 头510510510

　　喇 叭110011001100

　　材 料发 声 头ZG304ZG304ZG304

　　喇 叭ZG316ZG316ZG316

　　重   量（kg）312742

　　五、外部环境要求

　　a 清灰器本体工作环境温度：不高于1100℃。

　　b 气体处理元件工作环境温度：5-60℃。

　　c电磁阀工作环境温度：不高于80℃。

　　d 控制箱工作环境温度：不高于60℃。

　　e 压缩空气质量要求：干燥清洁，系统压力不低于0.6Mpa，流量不低于15-20L/S.台。

　　六、产品安装方式

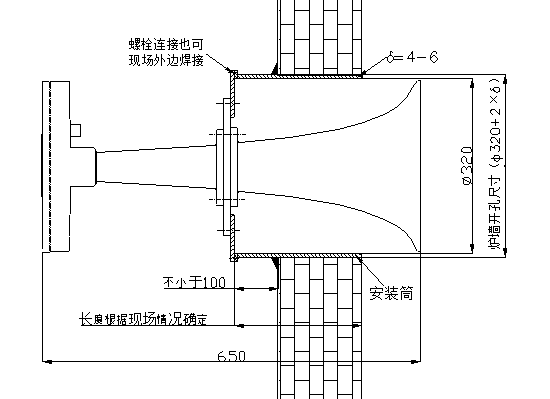

　　1、标准安装图

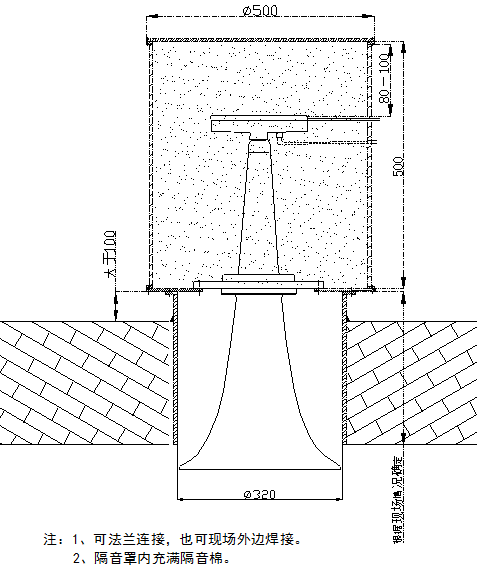

　　2、加装隔音罩安装方式
